波分复用器

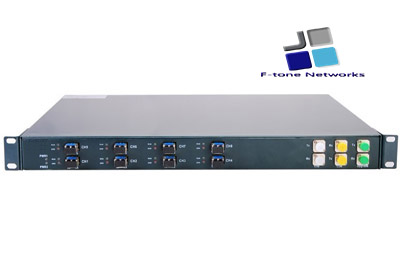

紧凑型DWDM麋集波分复用传输系统(1U)
Description
紧凑型DWDM麋集波分复用传输系统(1U)
功效特点
- 装备容量大：现在使用单模光纤传输，DWDM单通道速率可达2.5G，总容量可达20G。
- 装备组网无邪:可以组成点到点、点对多点、链状、环状、等网络拓扑结构。
- 支持多种速率营业无邪透明接入:支持以太网、PDH、SDH、CATV及专网等营业 ；支持155M，1.25G、2.5G种种速率。
- 知足多种规格的传输距离：无中继支持30km、40km、80km、100km、120km等多种距离 ；支持中继，实现长距离的传输。
- 具有优异的可扩展性: DWDM最大可扩展到48波。
- 可实现1＋1恢复用端� ；すπВ�光路倒换时间≤30ms，包管线路的清静可靠。
- 开放式系统结构：支持差别厂商的客户端接入，与多种厂家的装备互连、互通, 支持客户端装备为单模（1310nm/1550nm），多模（850nm/1310nm），电口（RJ45）等� ？墒迪�OADM光分插复用功效，中心节点可上下波长。
- 强盛的网管功效：支持基于SNMP的网管，具有实时性监控功效，人机界面友好。同时支持CLI、WEB、TELNET等网管方法
- 具有1＋1的电源热冗余备份：有源波分装备提供双电源1+1热备份功效，电源支持热插拔，交、直流可选。
手艺参数
|
系统参数 |
手艺指标 |
|
|
单系统最大容量 |
4波、8波 |
|
|
波长规模 |
切合ITU-I G.695标准 |
|
|
营业接入类型 |
PDH 、ATM FE、GE FICON/ESCON/FIBER Channel/CATV |
|
|
光接口传输方法 |
接纳2R传输方法，各通道支持2.5Gbit/s以下的速率透明传输 ； 接纳3R传输方法，各通道速率支持155Mbit/s、622Mbit/s、1.25Gbit/s、2.5Gbit/s可�� ； |
|
|
物理网络拓扑结构 |
点到点，点到多点，链路，环路，单纤双向 |
|
|
光纤类型 |
G.652 G.653 G.655 |
|
|
网管方法 |
CLI 、TELNET、SNMP、WEB |
|
|
产品尺寸 |
440 （W）× 44（H）× 372(D) (mm) |
|
|
情形要求 |
事情温度 |
-10℃~ 60℃ |
|
存储温度 |
-40℃~ 80℃ |
|
|
相对湿度 |
5％ ~ 95％ 无凝聚 |
|
|
电源要求（标值） |
220 V/AC，50Hz ；-48 V/DC（可选配） |
|
|
清静与EMC |
切合FCC、UL、CE、TUV、CSA标准 |
|
|
功耗 |
≤55W |
|
